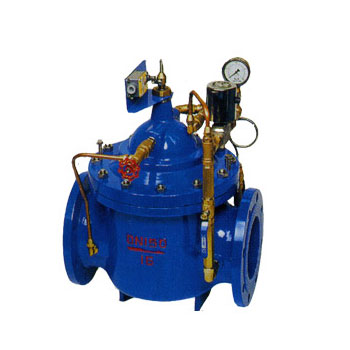

700X多功能水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。 700X水泵控制閥詳細資料： |
|
700X水泵控制閥工作原理： 當水泵工作閥門向下游供水時，點此導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水晶單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
水泵控制閥前要安裝過濾器，并應便于排污的要求。
水泵控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（注：內閥內一般消耗損傷品為膜片和 ...
但在工程中應用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力控制閥應用設計規程》（送審稿）為基礎，結合本人的體會來闡述上述諸方面的問題。
水泵控制閥設計選用要點
（ 1 ）工程式中應用的水泵控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。
（ 2 ）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
（ 3 ）閥門的壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。
（ 4 ）工程中水泵控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。
（ 5 ）管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。
（ 6 ）水泵控制閥應設置在介質單向流動的管路上。
（ 7 ）水泵控制閥主閥體上的箭頭方向必須與管路系統流向一致。
（ 8 ）接水力控制閥管段不 應有氣堵 、氣阻現象。在管網最高位置 等存氣段 應設置自動排氣閥。
（ 9 ）閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。
（ 10 ）閥門安裝前應做強度和嚴密性試驗。
（ 11 ）閥門的強度和嚴密性試驗應符合以下規定。
A、閥門的強度試驗壓力為公稱壓力的1.5倍；
B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍；
C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏；
D、閥門試驗持續時間按上表。
水泵控制閥的變化
在主閥不變的情況下，通過針形閥、先導閥及相應 控制系統，根據管網中不同的要求，可演變出幾十種功能的閥門，除上述5種給水系統常用的以外尚有電動浮球閥、水力電動控制閥、電磁控制閥、流量控制閥、緊急關閉閥等。均有不同的設計選用要求和安裝要求。
由于水力控制閥在作用方式上利用介質自身壓力及液壓系統操作，并能自動控制，動作準確，性能可靠，故在建筑給水（含消防）系統中廣泛應用。
700X多功能水泵控制閥主要技術參數
700X多功能水泵控制閥主要零件材料
|
中國.上玉集團有限公司是專業生產水力控制閥的廠家，水泵控制閥訂貨須知：
一、①水泵控制閥產品名稱與型號②水泵控制閥口徑③水泵控制閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的水泵控制閥型號，請按水泵控制閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
| DN | L | A | A1 | H | H1 | F | D mm |
D1 mm |
D2 mm |
n-Φd | ||||||||
| mm | mm | mm | mm | mm | mm | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |
| 20 | 180 | 330 | 130 | 550 | 460 | 116 | 105 | 105 | 105 | 75 | 75 | 75 | 58 | 58 | 56 | 4-13.5 | 4-13.5 | 4-14 |
| 25 | 180 | 330 | 130 | 550 | 460 | 116 | 115 | 115 | 115 | 85 | 85 | 85 | 68 | 68 | 65 | 4-13.5 | 4-13.5 | 4-14 |
| 32 | 180 | 330 | 130 | 550 | 460 | 116 | 140 | 140 | 140 | 100 | 100 | 100 | 78 | 78 | 76 | 4-17.5 | 4-17.5 | 4-18 |
| 40 | 240 | 345 | 135 | 610 | 516 | 170 | 150 | 150 | 150 | 110 | 110 | 110 | 88 | 88 | 84 | 4-17.5 | 4-17.5 | 4-18 |
| 50 | 240 | 345 | 135 | 610 | 516 | 170 | 165 | 165 | 165 | 125 | 125 | 125 | 102 | 102 | 99 | 4-17.5 | 4-17.5 | 4-18 |
| 65 | 250 | 355 | 140 | 625 | 520 | 180 | 185 | 185 | 185 | 145 | 145 | 145 | 122 | 122 | 118 | 4-17.5 | 4-17.5 | 8-18 |
| 80 | 285 | 360 | 146 | 645 | 538 | 210 | 200 | 200 | 200 | 160 | 160 | 160 | 133 | 133 | 132 | 8-17.5 | 8-17.5 | 8-18 |
| 100 | 360 | 400 | 156 | 750 | 596 | 275 | 220 | 220 | 235 | 180 | 180 | 190 | 158 | 158 | 156 | 8-17.5 | 8-17.5 | 8-22 |
| 125 | 400 | 420 | 170 | 808 | 655 | 310 | 250 | 250 | 270 | 210 | 210 | 220 | 184 | 184 | 184 | 8-17.5 | 8-17.5 | 8-26 |
| 150 | 455 | 435 | 186 | 864 | 710 | 355 | 285 | 285 | 300 | 240 | 240 | 250 | 212 | 212 | 211 | 8-22 | 8-22 | 8-26 |
| 200 | 585 | 480 | 206 | 1135 | 805 | 460 | 340 | 340 | 360 | 295 | 295 | 310 | 268 | 268 | 274 | 8-22 | 12-22 | 12-26 |
| 250 | 650 | 530 | 226 | 1185 | 855 | 500 | 395 | 405 | 425 | 350 | 355 | 370 | 320 | 320 | 330 | 12-22 | 12-26 | 12-30 |
| 300 | 800 | 575 | 246 | 1325 | 955 | 580 | 445 | 460 | 485 | 400 | 410 | 430 | 370 | 370 | 389 | 12-22 | 12-26 | 16-30 |
| 350 | 860 | 620 | 275 | 1385 | 990 | 640 | 505 | 520 | 555 | 460 | 470 | 490 | 430 | 430 | 448 | 16-22 | 16-26 | 16-33 |
| 400 | 960 | 635 | 286 | 1445 | 1030 | 715 | 565 | 580 | 620 | 515 | 525 | 550 | 482 | 482 | 503 | 16-26 | 16-30 | 16-36 |
| 450 | 1075 | 665 | 320 | 1325 | 905 | 780 | 615 | 640 | 670 | 565 | 585 | 600 | 532 | 550 | 548 | 20-26 | 20-30 | 20-36 |
| 500 | 1075 | 695 | 348 | 1430 | 960 | 830 | 670 | 715 | 730 | 620 | 650 | 660 | 585 | 585 | 609 | 20-26 | 20-33 | 20-36 |
| 600 | 1230 | 720 | 372 | 1565 | 1020 | 920 | 780 | 840 | 845 | 725 | 770 | 770 | 685 | 685 | 720 | 20-30 | 20-36 | 20-39 |
| 700 | 1650 | 770 | 422 | 1755 | 1160 | 980 | 895 | 910 | 960 | 840 | 840 | 875 | 800 | 800 | 820 | 24-30 | 24-36 | 24-42 |
| 800 | 1750 | 805 | 458 | 2230 | 1515 | 1050 | 1015 | 1025 | 1085 | 950 | 950 | 990 | 905 | 905 | 928 | 24-33 | 24-39 | 24-48 |
常見水力控制閥故障排除
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（注：內閥內一般消耗損傷品為膜片和○型圈，其它內部零件損傷甚少水力控制閥的結構特點是取消了閥座中間的定位機構和閥瓣上側的彈簧，而且在閥瓣的下側設計了導流板，最大限度減少了介質過流時的機械損失和閥瓣下側穹腔內的旋渦損失。以缸體內的活塞作驅動元件，在介質自身壓力作用下帶動閥瓣作 上下運動，實現閥的開啟或關閉。活塞、啟閉件、連同缸體配置在閥體上，流線形、寬閥腔的閥體，不但水頭損失可以比同類產品減少30％以上，而且具有良好的抗氣蝕性能
1.先將主閥前后端閘閥關閉
2.將主閥蓋上的配管接頭螺絲松開,釋放閥內壓力
3.將所有螺絲取下，包括控制管路中的必要銅管的螺帽
4.取閥蓋和彈簧
5.將軸芯、膜片、活塞等取下，切勿損傷膜片
6.將以上各項東西取出后，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行爭其內部零件
7.如發現膜片或○型圈有損壞，請將軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出后重新?lián)Q上新的膜片或○型圈
8.詳細檢視主閥內部閥座、軸芯等是否有損壞，若有其它雜物在主閥內部將其清理出
9.依反向是順序?qū)⒏鼡Q后的零部件組合裝好主閥，注意閥門不能有卡阻現象
